Kada kupac naručuje izradu limenih dijelova, kvaliteta DWG/DXF/STEP datoteka presudno utječe na cijenu, rok i preciznost. Danas je dostupno više besplatnih 2D i 3D CAD rješenja koja bez poteškoća mogu pripremiti datoteke za lasersko rezanje i savijanje, pod uvjetom da je izvoz pravilno postavljen.



Ovaj vodič ne donosi samo popis programa, nego pojašnjava u kojim situacijama određeni alat ima najviše smisla, na koji se način iz njega izvoze datoteke koje proizvodnja preferira i zašto se pojedine postavke stalno ponavljaju u praksi.



Kako odabrati alat koji je doista potreban

Za ravne pločaste dijelove najracionalniji izbor često su 2D rješenja poput QCAD-a i LibreCAD-a. Ona pružaju čistu geometriju, jasnu organizaciju slojeva i pouzdan DXF bez suvišnih entiteta koji kasnije stvaraju probleme u CAM-u.

Kod pozicija koje se savijaju ili kod sklopova logičan je prelazak u 3D okruženje. FreeCAD je zrela open-source opcija s modulima za sheet metal i TechDraw; Onshape omogućuje rad u oblaku i jednostavnu suradnju više sudionika; Fusion 360 povezuje modeliranje i CAM, što je korisno kada isti https://www.freecad.org/model treba i rezati i oblikovati.

Ako je kupac već u Autodesk ili Siemens ekosustavu, kao kratkoročno rješenje mogu poslužiti probne licence AutoCAD-a ili Inventora, uz obveznu provjeru uvjeta korištenja za komercijalne projekte.



QCAD i LibreCAD: kada je 2D najbolji izbor

U praksi se potvrđuje da su jednostavni alati često i najučinkovitiji. U QCAD-u i LibreCAD-u radi se u milimetrima, crtež se postavlja u skali 1:1 i od početka se razmišlja o slojevima. Vanjske i unutarnje konture smještaju se u sloj reza, gravure i markiranja u zaseban sloj, a linije savijanja — kada ih je potrebno prikazati na istom nacrtu — jasno se razlikuju linijskim tipom i nazivom sloja.

Ključno je da sve krivulje budu pretvorene u polilinije i da između segmenata nema prekida ni duplikata. Takav DXF prolazi bez zastoja: stroj dobiva jednu jedinstvenu putanju koju treba slijediti, umjesto mozaične geometrije koja zahtijeva dodatno “liječenje”.



FreeCAD, Onshape i Fusion 360: 3D model koji se bez muke pretvara u STEP i DXF

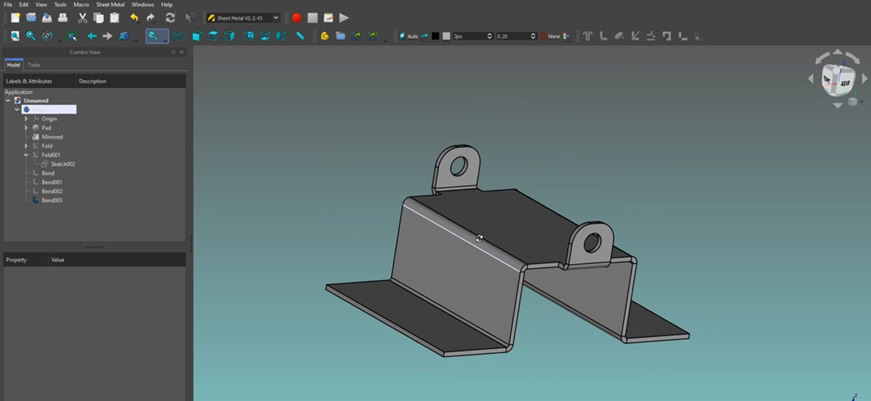

Za savijanje i složenije pozicije prirodno rješenje je 3D modeliranje. U FreeCAD-u se modelira dio onako kako će doista izgledati nakon savijanja. Kada je geometrija završena, izvoz u STEP daje proizvodnji pouzdanu osnovu: radijusi, debljina i kutovi prisutni su u samom modelu. Ako je potrebna i 2D dokumentacija, TechDraw generira projekcije i presjeke koji se spremaju u DXF, uz jasno označene kritične mjere i tolerancijska polja.

Onshape je praktičan kada više osoba radi na istom projektu. Budući da se radi u pregledniku, pristup datotekama moguć je s bilo kojeg mjesta, a izvoz lica pločastog dijela u DXF rješava 2D konture bez dodatnih koraka.

Fusion 360 često biraju timovi koji žele sve držati u istom sučelju: od skice do CAM-a. Export u STEP služi savijanju, a DXF se preuzima s odabranih ploha ili iz crteža, uz provjeru da su mjerne jedinice postavljene na milimetre.



Što na kraju dolazi u Laser Ing i zašto je to važno

Za rezanje je potreban DXF ili DWG u milimetrima i skali 1:1, s geometrijom pretvorenom u polilinije i bez preklapanja. Linije koje se režu i linije koje se graviraju moraju biti odvojene slojevima; tekst, kotiranja i napomene ostaju na sloju koji se ne reže.

Za pozicije koje se savijaju, uz DXF konture od velike je važnosti 3D STEP model. On omogućuje provjeru radijusa, kutova i potencijalnih kolizija prije ulaska u stroj. Kada je smjer valjanja relevantan — što je često slučaj kod tankih i vidljivih ploha — poželjno ga je jasno naznačiti u crtežu ili popratnoj napomeni.



Najčešće pogreške koje usporavaju proizvodnju

Najviše vremena oduzimaju sitni propusti koji na prvi pogled nisu vidljivi: nepretvoreni splineovi, dvostruke konture koje rezultiraju dvostrukim rezom, linije savijanja koje su slučajno ostale na sloju reza ili nepravilno postavljene mjerne jedinice zbog kojih crtež izgleda višestruko uvećan ili umanjen u odnosu na stvarnost. Sve se to može spriječiti kratkom rutinom provjere prije izvoza: jesu li jedinice u mm, je li skala 1:1, postoje li duplikati, je li svaki otvor zatvorena polilinija i razlikuju li se jasno rez, gravura i savijanje.



Kratke smjernice izvoza

U 2D alatima nacrt započinje čistom geometrijom. Krivulje se pretvaraju u polilinije, slojevi se imenuju smisleno (CUT, ETCH, BEND, INFO), a datoteka se sprema kao DXF kompatibilan s ranijim verzijama (R14/2000) jer ih CAM sustavi čitaju bez iznenađenja. U 3D alatima, nakon modeliranja, izvoz STEP-a pruža “istinu” o obliku, a 2D crtež generiran iz modela osigurava da kotirane dimenzije ostanu u skladu s onim što će uistinu biti proizvedeno. U oba pristupa vrijedi isto načelo: manje ukrasa, više jasnoće.



Zaključak

Besplatni CAD više nije kompromis, nego realna opcija za profesionalnu pripremu datoteka za obradu pozicija od metala, osobito za lasersko rezanje i savijanje lima. Ključno je raditi u milimetrima, paziti na skalu, održavati geometriju čistom i o slojevima razmišljati od samog početka. Takva disciplina skraćuje pripremu, smanjuje broj korekcija i ubrzava isporuku.

Za provjeru DWG/DXF/STEP datoteka i preporuku optimizacija slobodno nas kontaktirajte. Nakon kratke provjere, Laser Ing tim će potvrditi je li dokumentacija spremna za proizvodnju i predložiti eventualne korekcije prije narudžbe.

---
