Kada naručujete izradu metalnih dijelova, tehnologija rezanja vodom postaje sve češći izbor zbog čistog ruba, minimalnog utjecaja topline i mogućnosti rezanja gotovo svih materijala. No, da bi rezultat bio savršen, važno je razumjeti nekoliko ključnih tehničkih detalja prije same narudžbe.



Kako funkcionira rezanje metala vodom

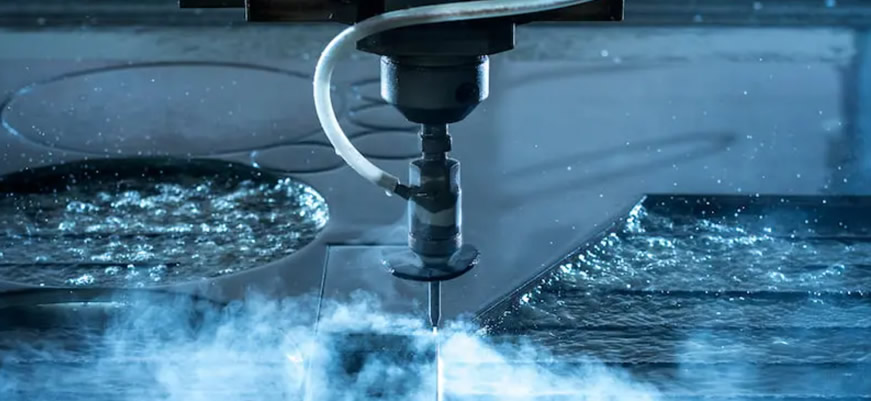

Rezanje metala vodom koristi uski mlaz vode pod pritiskom do 4000 bara, ponekad uz dodatak abraziva. Za razliku od laserskog rezanja, nema toplinskog utjecaja ni deformacija. To ga čini idealnim za metale, kompozite i materijale osjetljive na toplinu.

Tipična širina reza (kerf) iznosi oko 0,8–1,2 mm, pa je poželjno u nacrtu predvidjeti minimalnu širinu detalja i razmake između kontura ≥1 mm te jasno navesti tolerancije. Kod debljih ploča i tvrđih legura rastu vrijeme probijanja i potrošnja abraziva, stoga pomaže označiti rupe za pred-bušenje ili dopustiti lead-in/lead-out zone kako bi rub ostao čist i cijena optimalna.



Priprema dokumentacije i nacrta (DWG/DXF)

Najčešće pogreške u dokumentaciji odnose se na višestruke linije reza, nečiste slojeve i nejasne tolerancije. Ako naručitelj nema komercijalni CAD, može pripremu odraditi i u besplatnim alatima – u tome pomaže naš vodič Besplatni CAD alati za pripremu pozicija od metala.

Preporučuje se:

  • koristiti jedan sloj reza (CUT)

  • provjeriti zatvorenost kontura

  • navesti debljinu materijala i tip legure

Ako niste sigurni, naš tehnički tim može provjeriti i prilagoditi vaše datoteke prije rezanja materijala vodenim mlazom.



Odabir materijala i debljine

Vodeni mlaz reže gotovo sve: od aluminija i čelika do mesinga i bakra.

Za tanje ploče (do 10 mm) preciznost je izuzetna, dok se kod debljih (preko 50 mm) povećava vrijeme rezanja i potrošnja abraziva. Debljina i vrsta materijala izravno utječu na cijenu i brzinu obrade.

Praktični savjeti za naručitelje:

  • Definirajte leguru i stanje materijala (npr. AlMg3 H111, S235JR, Inox 1.4301) – različite legure i tvrdoće mijenjaju optimalnu brzinu reza i potrošnju abraziva.
  • Najmanja širina utora = kerf (~0,8–1,2 mm): izbjegavati proreze užih dimenzija od kerfa; za vrlo uske utore predvidjeti dodatno brušenje ili alternativnu tehnologiju.
  • Minimalni promjer rupa: praktično ≥ 1,5× kerf (poželjno ≥ debljina materijala kod vrlo debelih ploča) radi stabilnog probijanja i čistog ruba.
  • Unutarnji kutovi: vodeni mlaz prirodno formira male radijuse; ako su potrebni „oštri“ unutarnji kutevi, u nacrt ucrtati odteretne rupice ili mikro-radijuse (npr. R0,8–1,0).
  • Taper i kvaliteta ruba: na većim debljinama može se pojaviti lagano konusno suženje. Ako je potreban „pravokutan“ rub ili viša klasa završne obrade, naglasiti u narudžbi (sporiji rez, viša cijena).
  • Pierce točke i kozmetika: za vidljive površine označiti zone gdje je dopušteno probijanje ili zatražiti lead-in/lead-out u nevidljivim dijelovima; alternativno navesti da će naručitelj pred-izbušiti rupe.
  • Serijska isporuka i gniježđenje (nesting): kod više komada grupiranje dijelova iz iste ploče smanjuje otpad i cijenu; korisno je dostaviti listu količina i dopuštene razmake među dijelovima.
  • Laminati, kompoziti i obloge: navesti prisutnost folija/boja/galvanskih slojeva (npr. plastificiran ili pocinčan lim) – to mijenja izbor parametara i abraziva.
  • Planirate naknadno savijanje ili zavarivanje? Navedite smjer valjanja i ostavite dodatak 0,2–0,3 mm po strani za kasniju doradu/skidanje srha, osobito kod čelika većih debljina.


 Tolerancije, rubovi i završna obrada

Rub nakon rezanja vodom ostaje čist i gladak, ali nije sjajan kao kod laserskog reza. Za dijelove koji se kasnije spajaju ili zavarivaju, preporučuje se ostaviti dodatak od 0,2–0,3 mm po strani.



Kada izabrati rezanje vodom umjesto lasera

  • kod debljih ili višeslojnih materijala
  • kada je potrebna obrada bez topline
  • za materijale koje laser ne može rezati (bakelit, guma, kompoziti)
  • kada želite najprecizniji rub bez promjene strukture metala
    •



Zaključak

Rezanje metala vodom nije samo alternativa laseru – to je precizan, svestran i ekološki postupak koji omogućuje kvalitetu bez kompromisa. Pravilna priprema nacrta i komunikacija s proizvodnjom jamče da će rezultat biti točno ono što ste zamislili.

Više od 10 godina naš tim precizno obrađuje metale rezanjem vodenim mlazom – od prototipa do serijske proizvodnje.
Kontaktirajte nas i saznajte kako vam možemo pomoći realizirati vaš projekt.
